Beam Shaping
Objevte snadnou transformaci Gauss svazku na Top-Hat.
Asférické tvarování laserového svazku

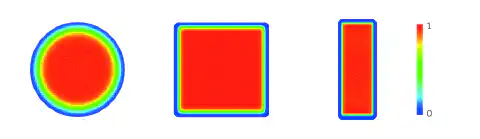

S modely a|TopShape, a|AiryShape, a a|SqAiryShape z řady pro tvarování laserových svazků nabízí společnost asphericon účinné tvarování top-hat pro maximální výsledky ve všech laserových aplikacích. yto modulární komponenty založené na asférické optice umožňují jednoduchou transformaci Gaussových laserových svazků do různých kulatých a čtvercových top-hat profilů. Díky vysoce přesné výrobní technologii se tyto tvarovače laserového svazku vyznačují bezkonkurenční kvalitou svazku a lze je použít v různých aplikacích.

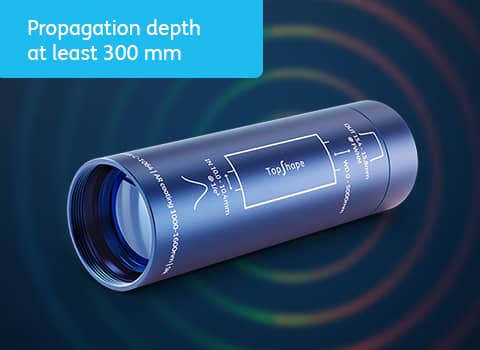

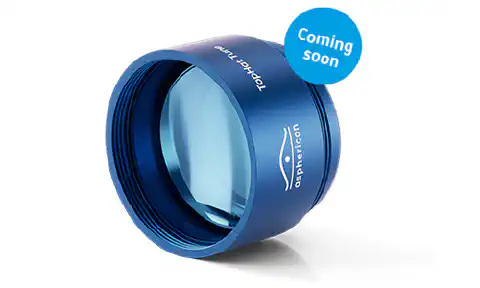

a|TopShape
a|TopShape je inovativní tvarovač svazku, který transformuje kolimované Gaussovy svazky na mírně zvětšené (M ≈ 1,5) kolimované svazky s rovnoměrným rozložením intenzity. Vyznačuje se kompaktní konstrukcí a vynikající optickou kvalitou (rovnoměrnost svazku < 0,1). Tvarovač laserového svazku pokrývá široký spektrální rozsah (320-1 600 nm), akceptuje různé průměry vstupního svazku až do ±10 % a generuje stabilní profil svazku na vzdálenost nejméně 300 mm.

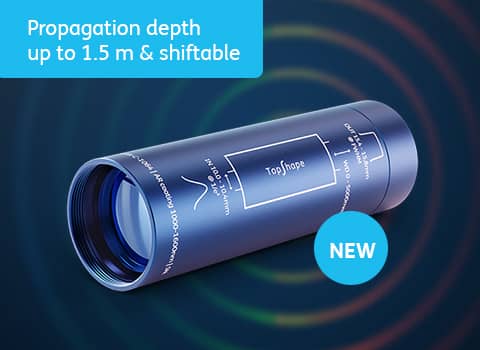

S verzí LongDistance (a|TopShape LD) lze dosáhnout homogenních profilů svazku až do pracovní vzdálenosti 1,5 m. S novou verzí a|TopShape LDX lze nastavením průměru vstupního svazku posunout profil svazku na velké pracovní vzdálenosti až 3 m. Vzhledem k tomu, že se zmenšující se velikostí paprsku klesá efektivní pracovní vzdálenost, jsou a|TopShape LD a LDX vhodné zejména pro aplikace vyžadující menší průměry svazku. Pro aplikace, kde homogenita profilu svazku není tak zásadní, je možné použít i delší pracovní vzdálenosti (viz Flexibilita).
a|TopShape
a|TopShape LD
a|TopShape LDXSpecifikace
- Vynikající optická kvalita (rovnoměrnost svazku až 0,05) bez poklesu výkonu
- Široký spektrální rozsah (320-1 600 nm) a vhodnost pro aplikace s více vlnovými délkami
- Hloubka šíření (s rovnoměrností svazku < 0,1):
- a|TopShape: Minimálně 300 mm
- a|TopShape: LD až 1,5 m
- a|TopShape LDX: Nejméně 1,5 m - lze posunout na delší pracovní vzdálenost nejméně 3 m
- Průměr vstupního svazku:
- @ 1/e2 = 10 mm (± 10 %) pro a|TopShape a a|TopShape LD
- @ 1/e2 = 10,0 - 10,4 mm pro a|TopShape LDX
- Průměr výstupního svazku @ FWHM = mezi 15,2 mm a 15,7 mm
- Práh poškození laserem: 12 J/cm², 100 Hz, 6 ns, 532 nm, 532 nm
Pro aplikace s vyšším výkonem laseru vás zveme k prozkoumání našich možností V-coating. Kontaktujte nás, abychom vám nabídli individuální řešení na míru vašim potřebám.

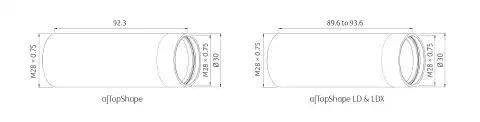

Rozměry [mm]
Flexibilita

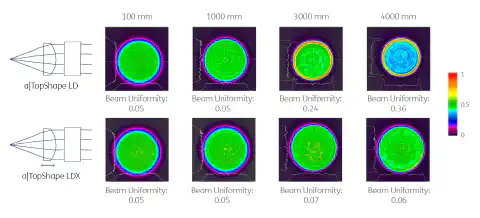

Klíčovou vlastností TopShape LD a LDX je jejich dlouhá a stabilní vzdálenost šíření. Následující obrázek ukazuje rozložení intenzity při pracovních vzdálenostech 100 mm, 1000 mm, 3000 mm a 4000 mm. Obě se vyznačují rovnoměrností svazku 0,05 až do 1500 mm. Změnou průměru vstupního svazku lze u zařízení TopShape LDX zaručit rovnoměrnost svazku 0,06 až do 3200 mm.
Díky flexibilnímu výstupnímu průměru je a|VariColl ideálním kolimátorem pro posunutí pracovního rozsahu a|TopShape LDX. Další informace naleznete v části Kolimace a spojování vláken.
Rozsah vlnových délek
Pokrytý rozsah vlnových délek a|TopShape pro konstrukční vlnové délky [nm] 355, 632 a 1064 a a|TopShape LD a LDX pro konstrukční vlnové délky [nm] 355, 405, 532, 632, 780 a 1064.
Výhody rozložení intenzity Top-Hat

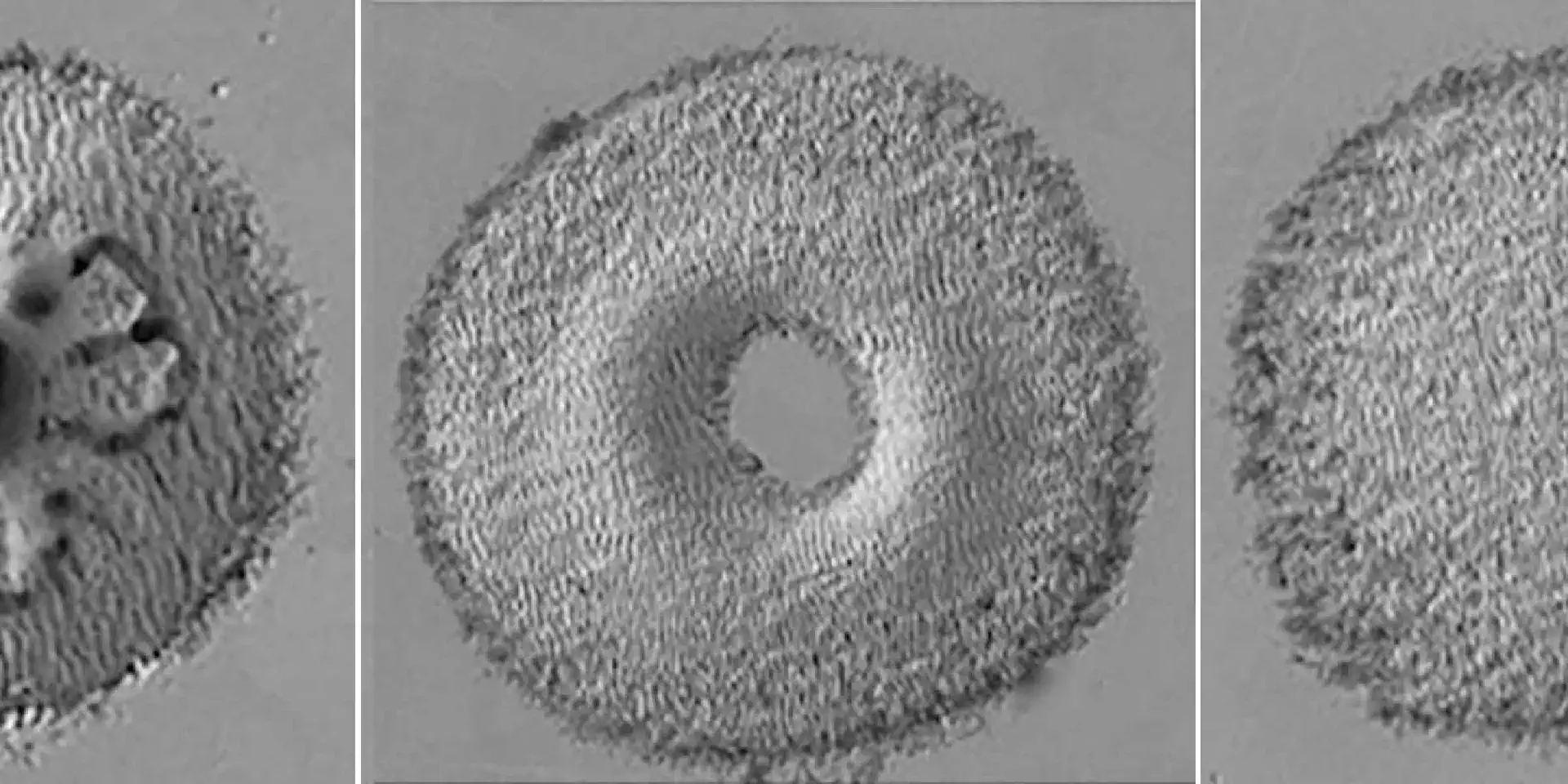

Tvarování svazku hraje důležitou roli např. v aplikacích laserového zpracování materiálů nebo mikroskopie (např. Fluorescenční mikroskopie). Gaussovské rozložení intenzity se obvykle používá v laserových aplikacích. Má slabiny, pokud jde o rozložení intenzity. S homogenním rozložením intenzity, takzvanými Top-Hats, lze dosáhnout výrazně lepších výsledků než s Gaussovským rozložením. Umožňují například vysokou strmost hran laserového svazku, a tím i kvalitu řezné hrany nebo rovnoměrné osvětlení. Využijte výhod snadné manipulace pro své aplikace! Převeďte Gaussovy laserové profily na kolimované nebo fokusované Top-Hat rozložení intenzity pomocí tvarovačů svazku společnosti asphericon.
a|AiryShape & a|SqAiryShape

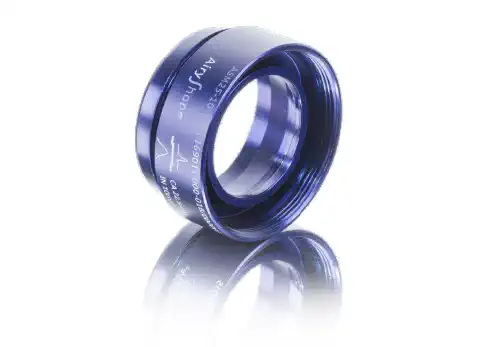

Dalším tvarovačem svazku optimalizovaným pro vlnové délky od 300 nm do 1600 nm je a|AiryShape. Tento prvek pro tvarování svazku umožňuje v kombinaci s kolimátorem transformovat kolimované Gaussovy svazky na různé profily fokusovaných svazků (např. Top-Hat, Donut). Díky kompaktní konstrukci lze a|AiryShape snadno integrovat do stávajících sestav.

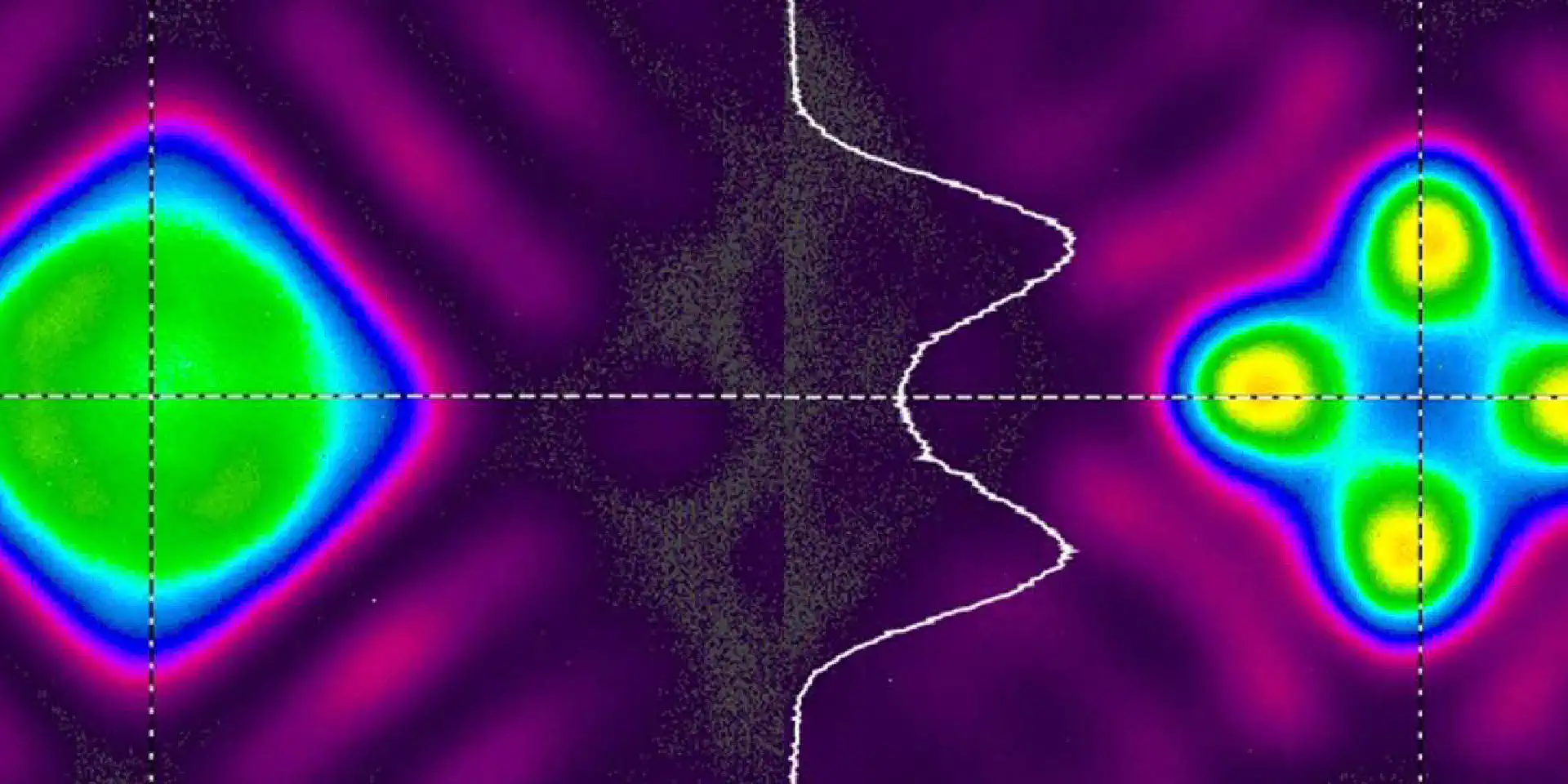

Chcete vytvořit hranaté profily Top-Hat v ohnisku? S modelem a|SqAiryShape to není problém. Tento tvarovač svazku vytváří v kombinaci s kolimátorem různé čtvercové profily zaostřeného svazku (např. Top-Hat, Donut) z kolimovaných Gaussových svazků. Je optimalizován pro rozsah vlnových délek od 300 nm do 1600 nm, zaujme také svým kompaktním provedením (délka pouhých 17,3 mm) a lze jej snadno začlenit do stávajících sestav aplikací. Jeho pracovní vzdálenost lze extrémně snížit v závislosti na použitém zaostřovacím objektivu. Integrace a|SqAiryShape spolu s objektivem s ohniskovou vzdáleností 200 mm a a|BeamExpanderem již zkracuje celkovou délku o 25 %.

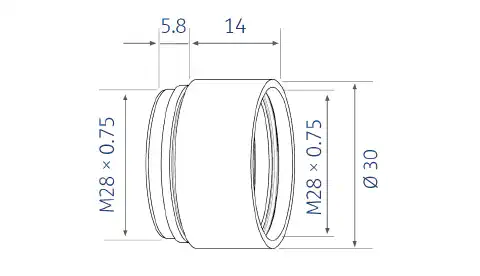

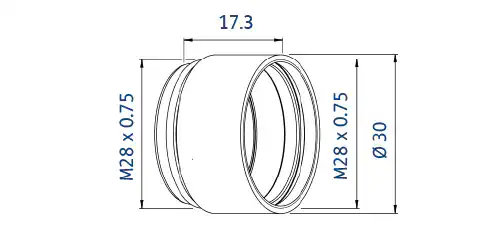

Specifikace a technické rozměry [mm]
- Generování různých profilů svazku
- Velikost profilu snadno škálovatelná podle ohniskové vzdálenosti
- Optimalizováno pro vlnové délky od 300 nm do 1600 nm
- Snadná integrace do stávajících sestav
- Dokonalé seřízení díky vysoce přesné montáži
- Kompaktní konstrukce
- Průměr vstupního svazku @ 1/e2 = 10 mm; průměr výstupního svazku dAiry = 10 mm
- Práh poškození způsobeného laserem: 12 J/cm2, 100 Hz, 6 ns, 532 nm
Výkon a flexibilita

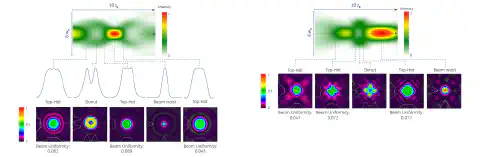

Na následujícím obrázku jsou normalizované úseky profilu svazku podél směru jeho šíření (osa z) shrnuty v jednom diagramu. Zjišťovaný rozsah je ± 1,5 mm kolem osy. Dále jsou zobrazeny odpovídající nejzajímavější profily intenzity v různých pracovních rovinách jako 2D a příčné grafy. Oba grafy charakteristických profilů svazku jsou vytvořeny pomocí a|AiryShape (λ = 635 nm). Podle principu fungování a|AiryShape je možné nejen generovat jeden profil paprsku Top-Hat v ohniskové rovině zaostřovací čočky, ale také vytvářet různé profily v různých pracovních vzdálenostech pro vaši flexibilitu. Generování zobrazených profilů svazku závisí na kvalitě vstupního svazku. Pro optimální výsledky je vyžadován dokonale kolimovaný paprsek s minimalizovanými aberacemi vlnoplochy.
Na obrázku vpravo jsou znázorněny průřezy profilu svazku a|SqAiryShape (λ = 1064 nm) a profily jeho intenzity v různých pracovních rovinách. Zjištěný rozsah je ± 6 mm kolem osy. Vzhledem k principu práce a|SqAiryShape se v ohniskové oblasti nevytváří pouze jeden čtvercový Top-Hat profil, ale řada profilů se čtyřnásobnou symetrií. Při použití a|SqAiryShape závisí generování profilů svazku také na kvalitě vstupního svazku. Pro dosažení optimálních výsledků je vyžadován dokonale kolimovaný svazek s minimalizovanými aberacemi vlnoplochy.
Rozsah vlnových délek
Na základě prvků BeamTuning pokrývá AiryShape široký rozsah vlnových délek pro vaše náročné aplikace.
